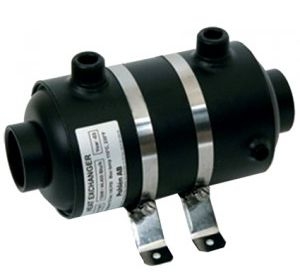

Tepelný výměník Hi-Flow 13 kW
Kód zboží: 55010
Soubory ke stažení
- Materiál AISI 316
- max. tlak primární / sekundární okruh 60 / 10 bar
- topná / ohřívaná voda: 25 / 200 l/m
Tepelné výměníky Hi-Flow jsou svou konstrukcí speciálně navrženy pro vytápění bazénové vody, nebo vody ve vířivých vanách. Nejvýhodnější je zejména použití tohoto celonerezového výměníku při ohřevu vody plynovým nebo jiným kotlem, popřípadě solárními kolektory. Každý použitý výměník doporučujeme doplnit vhodným automatickým ovládáním od fy. VÁGNER, které spolehlivě zajistí bezpečnost a komfortnost obsluhy. Tepelný výměník Maxi-Flo a Hi-Flow: využívá převod tepla ze zdroje do prostředí, ve kterém je zužitkováno.; je vyroben z nerezové oceli nejvyšší kvality AISI 316; je 100% testován na těsnost; má speciální konstrukci s omezením průtoku tak, aby v maximální míře zajistil převod tepla; je konstruován tak, aby byl minimalizován tlak v topném systému; je kompaktní svou velikostí, tudíž je třeba minimum instalační plochy; je vybaven nerezovými držáky; je možno jej doplnit speciálními šroubeními pro napojení sekundárního okruhu ("tepelný most"). Hi-Flo: Max. tlak: primární okruh 60 bar, sekundární okruh 10 bar.
Technické parametry
| Topná voda průtok [l / m] | 25 |
|---|---|
| Topná voda tlak. ztráta H [m] | 0,90 |
| Ohřívaná voda průtok [l / m] | 200 |
| Ohřívaná voda tlak. ztráta H [m] | 0,60 |
| Max. tlak primární okruh [bar] | 30 |
| Max. tlak sekundární okruh [bar] | 8 |
| Ohřívaná voda připojení | 1 1/2 |
| Topná voda připojení | 3/4 |

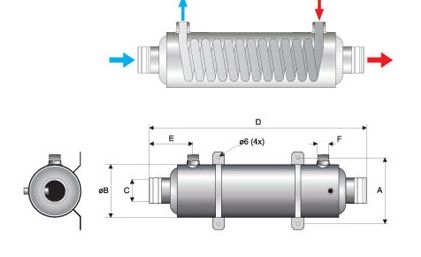

| Rozměr A [mm] | 139 |
| Rozměr B [mm] | 129 |
| Rozměr C [mm] | 1 1/2 |
| Rozměr D [mm] | 235 |
| Rozměr E [mm] | 72 |
| Rozměr F [mm] | 3/4 |
| Hmotnost [kg] | 2 |
